Dievar是由
瑞典Uddeholm Tooling特别开发的一种新型
热作模具钢，具有良好的抗热裂纹、开裂、热磨损和塑性变形能力。DIEVAR在提高
压铸模具寿命方面有优势，从而提高了模具的经济性。DIEVAR特殊的化学成分设计及最新的生产技术使之性能特别显著；DIEVAR兼有非常优异的韧性和很好的
热强度；这使得采用DIEVAR的高级热作模具钢有优异的抗热裂纹及抗整体开裂能力。DIEVAR适合高要求的应用领域，如
压铸模、挤压和锻造领域。它的性能也使之适应于其它应用如
塑料模具(如要求解决崩角/开裂问题)和高性能钢板。DIEVAR在提高压铸模具寿命方面有优势，因此，提高了模具的经济性。
DIEVAR是一种含铬、钼、钒的高性能
热作模具钢，其具有很好的抗热疲劳龟裂、热冲击开裂、热磨损、塑性变形的性能
DIEVAR的供货形态：
? 盘元
? 圆钢
? 锻坯
? 扁&方钢
表面供货形态：拉拔、无心磨光、热作、剥皮、粗机加工、冷轧、热轧。
DIEVAR热处理工艺及硬度：
交货状态：软性退火至约160HB。
软性退火
保护气氛下加热至850°C，热透后，随炉以10°C/h的速度冷却至650°C, 后空冷。
去应力
在粗加工后，应该加热至650°C, 保温2小时，随炉冷却至500°C, 后空冷。
淬火
预热温度: 600–900°C. 通常至少分两阶段预热。*阶段在 600–650°C ，第二阶段在 820–850°C。如分三阶段则第二阶段采用820°C, 第三阶段采用900°C.
奥氏体化温度: 1000–1030°C
温度 °C 保温时间*回火前温度
1000 30 52±2 HRC
1025 30 55±2 HRC
保温时间 = 钢材热透后在淬火温度的保持时间
在奥氏体化时保护钢材，避免脱碳及氧化
DIEVAR有哪些特性？
DIEVAR是一种高性能的Cr-Mo-V合金钢材，具有良好的抗热裂纹、开裂、热磨损和塑性变形能力。DIEVAR具有以下特点：
⒈在各个方向上都有优异的韧性和延展性；
⒉好的抗回火性能；
⒊良好的高温强度；
⒋优异的淬透性；
⒌热处理、表面涂覆后良好的尺寸稳定性。

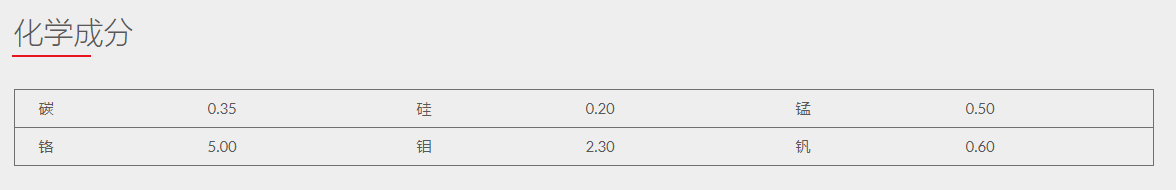

DIEVAR化学成分， ％：
